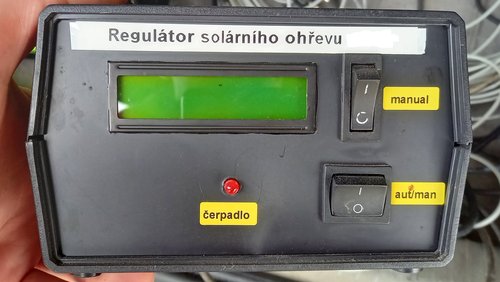

Pokud si člověk pořídí bazén, určitě po nějaké době začne pokukovat po solárním ohřevu. A když už má i solární ohřev, začne uvažovat jak nejefektivněji řídit čerpadlo pro co nejlepší vytápění.

Pokračovat ve čtení „Regulátor solárního ohřevu“

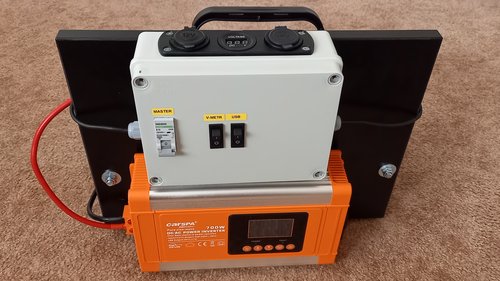

Pro případ možného výpadku proudu jsem si postavil jednoduchý záložní zdroj.

Pokračovat ve čtení „Záložní zdroj 5V,12V,230V“

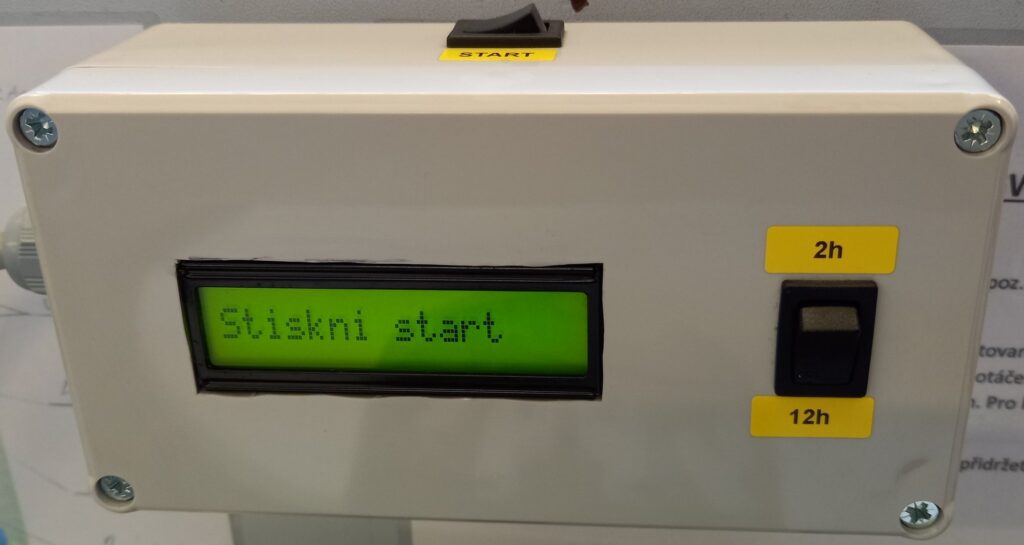

V práci při testování strojů potřebuji aby se stroj po 2 nebo 12 hodinách (podle typu) zastavil. Vytvořil jsem proto jednoduchý časovač.

Pokračovat ve čtení „Časový spínač 2h nebo 12h“

Pro testování nejen indukčních snímačů, používaných v průmyslové automatizaci, jsem vyrobil tento jednoduchý tester.

Pokračovat ve čtení „Tester snímačů“

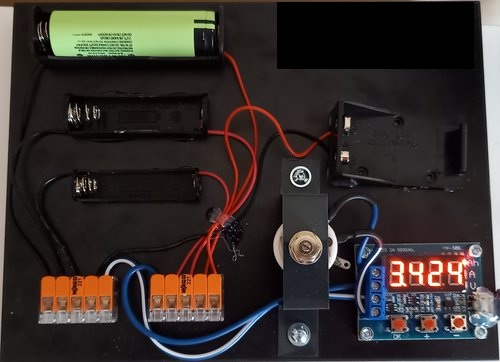

Rozhodl jsem se provést velký test převážně AA a AAA baterií. K dostání je jich velké množství značek s velkým cenovým rozpětím, proto mám v plánu změřit kapacitu u co největšího množství a porovnat cenu za Ah. Za tím účelem jsem si pořídil měřič kapacity, který jsem vybavil držákem na články a potenciometrem na nastavení proudu a provedl jím všechna měření. Měřák má možnost nastavení koncového napětí článku nebo baterie a po změření vypíše kapacitu v Ah.

Pokračovat ve čtení „Velký test baterií“

V rámci přípravy na velký test baterií a akumulátorů jsem provedl měření různých elektrospotřebičů na baterie které mi podařilo sehnat. Měřil jsem vždy minimální spotřebu (například ve standby módu) a pak maximální spotřebu při plném zatížení (dle možností spotřebiče).

Podle spotřeby, četnosti použití a použitých bateriích je pak možné odhadnout přibližnou dobu fungování spotřebiče.

spotřebič	druh a počet baterií	minimální odběr	maximální odběr
bezdrátová klávesnice Logitech	2x AAA	2uA	6mA
bezdrátová myš Logitech	1x AA	9uA	25mA
detektor vedení,laser,dálkoměr	1x 9V	3uA	25mA
tester UTP kabelů	1x 9V	4mA	12mA
nástěnné hodiny – tikající	1x AA	0.5uA	232uA
nástěnné hodiny – plynulé	1x AA	107uA	120uA
LED svítilna 1W	1x AA	27mA	1100mA
dálkový RF ovladač Sonoff	1x CR2032	1uA	5mA
kuchyňská digitální minutka	1x LR1130	6uA	1mA
cyklotachometr Nexelo	1x LR44	2uA	9uA
posuvka Mitutoyo absolute	1x LR44	2uA	4.5uA
úchylkoměr Mitutoyo absolute	1x LR44	6.2uA	12uA
hrající svítící dětská kostka	2x AA	7uA	65mA
dětský vláček	2x AA	1.8uA	200mA
hrající Baby shark	2x AAA	2uA	48mA
LED hrací kostka	2x AAA	1uA	35mA
D.O. k TV Samsung	2x AAA	0uA	27mA
D.O. k lustru	2x AAA	1uA	17mA
bezdrátová myš KB-01	2x AAA	40uA	10mA
hrající svítící dětská káča	3x AA	3uA	41mA
plyšový mluvící pes	3x AA	1uA	30mA
hrající svítící dětská deka Nemo	3x AA	0uA	26mA
hrající svítící dětský DO pejsek	3x AA	0uA	26mA
LED promítačka hvězd	3x AA	40mA	156mA
hrající svítící dětský DO pejsek	3x AA	0uA	26mA
hrající svítící dětská včela	3x AAA	3uA	45mA
růže s LED osvětlením	3x AAA	0uA	10mA
LED lampička Měsíc	3x LR44	0uA	10mA

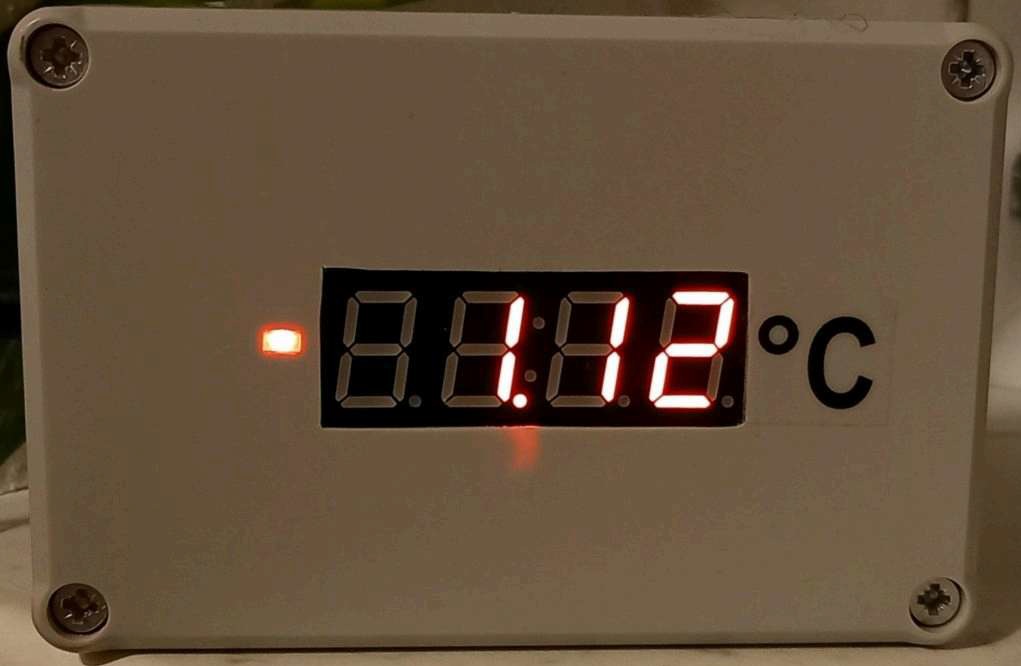

Pro zobrazování teplotních dat z webu Thingspeak jsem si postavil jednoduchou zobrazovací jednotku s LED displejem a wifi.

Jednotka je postavená na desce Arduino, která řídí zobrazování, a modulu ESP-01 pro komunikaci s internetem přes wifi.

Funkce je jednoduchá. Modul ESP-01 se připojí přes wifi na servery Thingspeak a načte data. Data odešle přes sériovou linku do čekajícího arduina. Arduino je po přijetí zpracuje k zobrazení a odešle je do LED displeje.

Četnost aktualizací je nastavená na 5 minut a lze jí upravit v programu pro ESP-01.
Vlastní zapojení je provedené na kousku univerzální DPS v plastové krabičce a k
napájení slouží externí adaptér na 5V.

LED displej je s řadičem TM1637 a upravený pro zobrazení desetinné tečky vyvrtáním díry ze spodu displeje v místě tečky a zalepením LED diody. V programu pro ESP je potřeba zadat údaje pro připojení k wifi síti a číslo Thingspeak kanálu.
